适用于：玻璃、镜头、光电（LED和LCD）、集成电路（IC）、薄膜按键、车载、摄像头、手机、盖板、通讯、五金、塑料、触摸屏、电脑、显示器、电容器行业、电子元器件及PCB、FPC、TP、新能源、半导体、新材料、医疗等多种行业。
13724485486
|
项 次
|
类 目
|
规格说明(可定制）
|
||||||
|
1
|
适用范围
|
适用于：玻璃、镜头、光电（LED和LCD）、集成电路（IC）、薄膜按键、车载、摄像头、手机、盖板、通讯、五金、塑料、触摸屏、电脑、显示器、电容器行业、电子元器件及PCB、FPC、TP、新能源、半导体、新材料、医疗等多种行业。
|
||||||
|
2
|
产能
|
600片/每小时
|
||||||
|
3
|
电力
|
设备总功率
|
50KW（大约）
|
|||||
|
电 源
|
AC380V 3φ 50HZ
|
|||||||
|
4
|
设备尺寸
|
有效内部尺寸
|
宽W800mm*长L8000mm*高H300mm（可定制）
|
|||||
|
外尺寸
|
宽W1300mm*L8000mm*H1550mm（参考尺寸）
|
|||||||
|
总长
|
8000mm(大约）
|
|||||||
|
内部高度
|
300mm
|
|||||||
|
进料长度
|
2500mm
|
|||||||
|
出料长度
|
800mm
|
|||||||
|
加热段
|
3000mm
|
|||||||
|
冷却段
|
1000mm
|
|||||||
|
5
|
设备结构
|
1.采用分段设计，控制箱位于机台进料方向。
2.采用不锈钢发热器对炉内循环加热，再通过炉体自然换气功能排出废气，以维持炉内外气压的相对平衡；待炉内气体温度达到设定值后加热器自动停止加热，当炉内温度低于设定值时加热器自动启动，以维持炉内的温度稳定！
3.风机位于箱体顶部，水平出风方式。
|
||||||
|
6
|
用料材质及标准
|
1.内部采用不锈钢板制作。
2.外部采用冷轧钢板制作，防静电粉体烤漆，白色。
3.采用高级保温棉，保温层厚度100 mm。
4.采用耐高温矽胶迫紧，耐温≥300℃。
|
||||||
|
7
|
温度参数
|
温度范围
|
常温～200℃
|
常温～150度升温时间
|
约15min
|
超温控制
|
ZS-480超温保护器
|
|
|
传感器感温精度
|
±0.3℃
|
均匀度
|
±2%℃
|
控制器精度
|
±1℃
|
|||
|
升温时间
|
150°C＜15分钟（常用温度）
|
|||||||
|
外表温度
|
常用150℃时小于等于室温＋20℃，进出四周和加强部分及排气口处，接缝处等除外。
|
|||||||
|
8
|
温度控制系统
|
a.品牌电控。
b.数字设定、截止温度、超温警报，控制精度±1℃。
c.9999计时器。
|
||||||
|
9
|
循环风系统
|
1.水平强制循环送风，特殊风路设计，加热温度均匀.
2.采用热风隧道炉专用之长轴马达,强力型风轮.
|
||||||
|
10
|
安全功能
|
1. 马达过电流保护、相序保护器，漏电保护器,控制线路保险丝、无熔丝开关，接触器配件皆采用符合国家标准之一级产品.
2. 具有上限温度过热报警功能，温度时间保持功能。
3. 可设定恒温结束断开加热后马达继续送风。
|
||||||
|
11
|
附合标准
|
中华人民共和国电热设备实验方法GB/T10066-2004，JB20033-2004及电热装置的安全GB5959.1-2005
|
||||||
|
12
|
内部装置
|
1. 不锈钢加热器。
|
||||||
|
13
|
外部装置
|
1.配备进气口及出气口，进气口配备过滤器。底部配备重型轮子及立脚。
2，排气口位于箱体顶部或侧面，孔开口大小可调整。
|
||||||
|
14
|
配备
|
带纠偏功能，网带底部加密滚轮
|
||||||
|
15
|
保固
|
1.交机后一年内免费换修故障零件之售后服务。.(除自然灾害、电力异常、人为使用不当等造成之损坏外，本公司完全免费维修)。
2.保修期外，终身服务并酌情收费。
|
||||||
|
16
|
性能特点
|
同等功率与容积等条件下，其性能特点如下：
1.升温快，温度稳定快。
2.单点温度波动小。
3.保温性好，外表温度≤室温＋5°C
4.温度补偿快，迅速。
5.节能效果较传统烤箱节能20-25%。
6.均匀性好。
|
||||||
|
17
|
备注
|
以上具体以实物为准
|
||||||
|

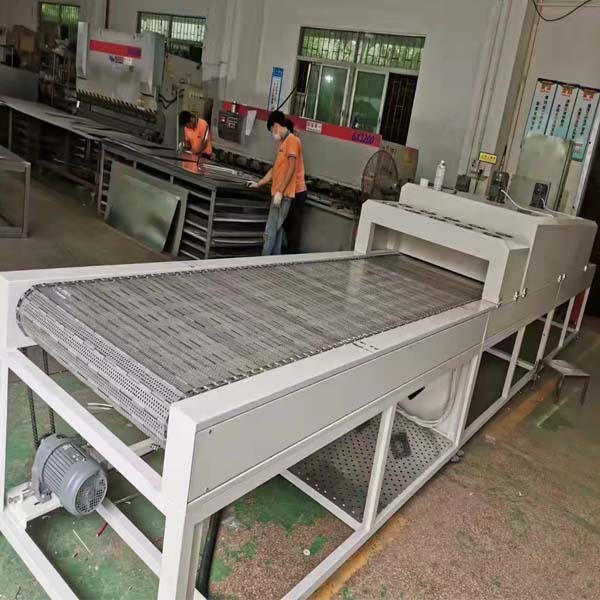

结构部分
|
项目
|
具体型号、规格
|
数量
|
|
基本结构
|
结构外形
|
隧道式
|
按实际用量
|
|
线体大梁支架
|
厚2mm冷轧板,折弯,焊接
|
按实际用量
|
|
|
箱体外壳
|
厚1.5mm冷轧板,折弯,焊接
|
按实际用量
|
|
|
机架
|
扁管80*40mm,焊接
|
按实际用量
|
|
|
内箱
|
不锈钢板,折弯,焊接
|
按实际用量
|
|
|
网带运行
|
输送轮
|
Ø120mm 45﹟无缝钢管,表面镀硬铬
|
4条
|
|
输送滚轴
|
Ø25mm不锈钢管制作 606轴承
|
按实际用量
|
|
|
网带
|
特氟龙 6004T
|
按实际用量
|
|
|
系统
|
输送电机
|
TCH750—12.5S 1100W 1400r∕min 变频电机,无极调速
|
1台
|
|
冷却系统
|
物料冷却
|
风磨机
|
2台
|
|
运风系统
|
循环运风
|
SAYU SY125 380V 180W 11.6∕9.5M3∕min
|
3个
|
|
加热配置
|
电加热原理
|
中波发热系统
|
|
|
温差控制
|
室温—180℃±3℃ 无级调温
|
||
|
吸气装置
|
吸气系统
|
带吸气冲孔板，待烘烤物不移位、不飘走，且烘烤物不变形
|
按实际用量
|
|
排风系统
|
排风机
|
SAYU SY125 380V 180W 11.6∕9.5M3∕min
|
2台
|
|
除静电装置
|
静电清除
|
10KV高压电晕静电消除装置 ET-C2210：10KV
|
主机一台，棒2条
|
|
电箱配置
|
速度控制
|
变频器 台达 VFD007M AC220V
|
1台
|
|
电流显示
|
电流表 DH-670 20A
|
3个
|
|
|
温度控制
|
温控表 台湾泛达 P907-301-010-000
|
3个
|
|
|
电力控制器
|
SCR 台湾泛达 E-3P-380V 40A-1
|
3个
|
|
|
按钮开头
|
LAY37（Y090）11DZS 220V
|
10个
|
|
|
显示灯
|
AD16-22D∕S
|
2个
|
|
|
蜂鸣器
|
KH-403-2
|
1个
|
|
|
交流接触器
|
GMC-9A
|
3个
|
|
|
空气开头
|
200A 3P
|
1个
|
|
|
相位保护器
|
APR-3 380V
|
1个
|
|
|
中间继电器
|
MY2J 220V
|
2个
|
|
|
警报灯
|
LTA-205 220WV
|
1条
|
|
|
售后服务
|
保修情况
|
整机保修一年
|
|
|
使用功能
|
能烘：布片、棉带、绦沦带、PET片、纸片
|
||
|
安全指标
|
符合国家标准安全等级
|
||
|
备注
|
以上数据具体以实物为准
|
||
